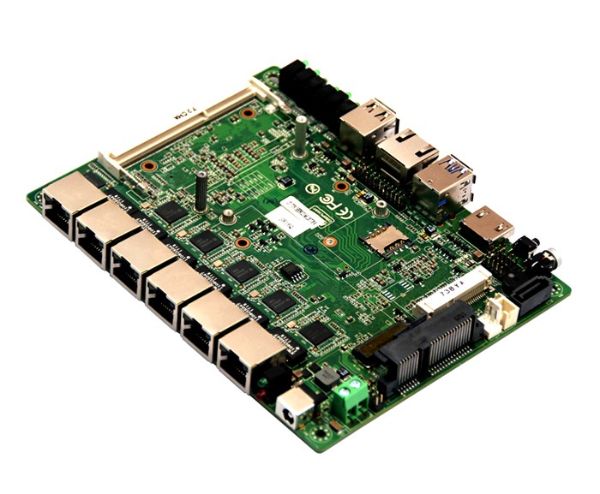

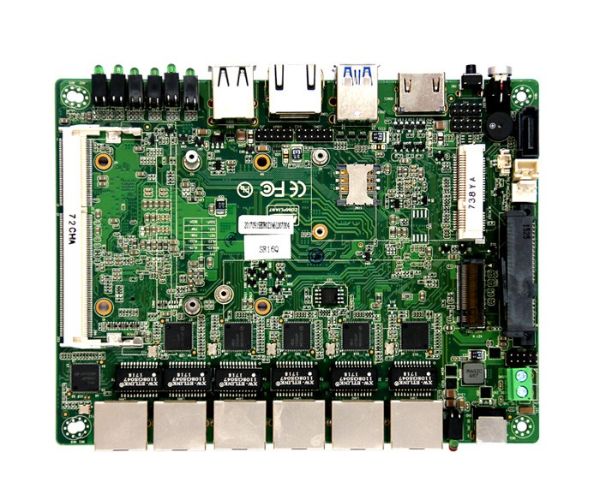

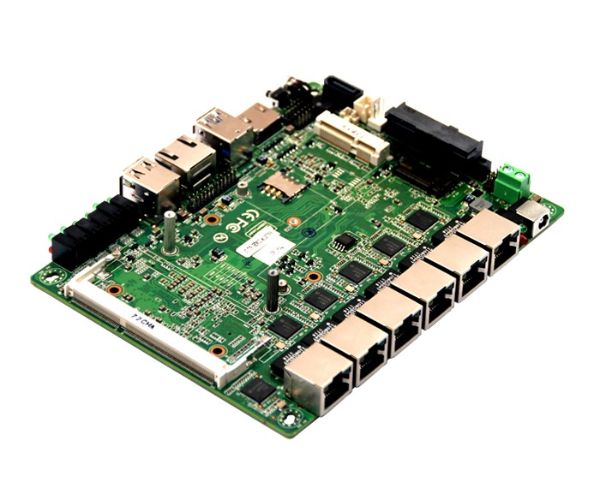

TOP-PF4200-K16 网安主板

网安主板
● 集成 Intel 第 4 代移动 Haswell-U 单芯片 CPU
● 1 个 DDR3 SODIMM 204 Socket
● 提供 1*HDMI1.4(支持 4K 显示输出)
● 1 个 NGFF 高速数据传输接口
● 支持上电自动开机功能,跳线选择
● 单输入直流通电源,DC12-19V

产品描述 技术参数 应用方案 相关产品
网安主板
● 集成 Intel 第 4 代移动 Haswell-U 单芯片 CPU
● 1 个 DDR3 SODIMM 204 Socket
● 提供 1*HDMI1.4(支持 4K 显示输出)
● 1 个 NGFF 高速数据传输接口
● 支持上电自动开机功能,跳线选择
● 单输入直流通电源,DC12-19V
处理器系统 CPU Intel® Core™第四代 Haswell-U Soc i3/i5/i7 处理器
CPU 封装 BGA
芯片组 英特尔® Haswell-U 系列 SOC
BIOS EFI BIOS
内存 技术架构 单通道DDR3L  1066/1333/1600MHz
插槽 1 个DDR3 SODIMM 204 Socket;
视频 图形控制器 Intel HD Graphics 5500(I3-5010U 的显卡);显卡型号跟 CPU 相关
HDMI 最大分辨率支持(HDMI1.4)3200*2000@60HZ,支持 4K 显示输出

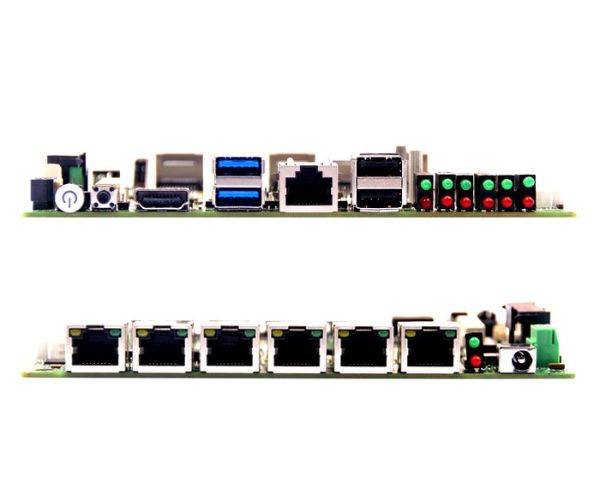

I/O 背板 端口 1*HDMI,6*LAN,2*USB3.0,2*USB2.0,1* 开关按钮,1* 复位按钮,1*RJ45 接口串口,1*DC 接口,1*硬盘指示灯,1*电源指示灯,LAN 指示灯
网络 控制器 6 个 Intel I211 千兆网卡,RJ45 接口
Super  I/O 控制器 ITE8613E
硬件监控 看门狗定时器 0-255 秒,提供看门狗例程
Cooler 铝质有风扇散热器(支持自动和手动风扇转速调节)
输入/输出接口 USB 2*USB3.0 兼容 USB2.0 / 1.1,4*USB2.0,最大支持+5V/1.5A
串口 1 个排针接口 RS232 和 RJ45 接口 RS232(二选一)
PS/2 1*PS/2 插针接口
GPIO 8 位,提供例程, 自由定义输入/输出,3.3V@24mA 电平
扩展总线 Mini-PCle 1 个 Mini-PCIe 插槽,支持 PCIe 和 USB 设备
存储 SATA 1 个标准 SATAIII 接口,最大传输速率 6Gb/s
SATA HDD1 1 个 SATA_HDD 硬盘接口,最大传输速率 6Gb/s
NGFF_SSD 1 个 NGFF_SSD 接口
M-SATA 1 个 Mini-PCIe M-SATA Scoket,支持SANDISK 协议,最大传输速率 6Gb/s
电源 电源类型 单输入直流通电源,DC12-19V,+/-5%
电源功耗 35W
工作环境 工作温度 -20℃ ~ +60℃
存储温度 -40℃ ~ +85℃
工作湿度 0% ~ 90%相对湿度, 无凝露
存储湿度 0% ~ 90%相对湿度, 无凝露
外观尺寸 尺寸 154.8*117.4mm 网安主板
重量 0.5KG
认证 CE,ROSH,FCC


型号 网安主板描述 CPU 可选
TOP-HU80Z3A6L-I3 集成 Intel 第四代移动 Haswell-U 支持 4rd Intel® Core™ i3
如:I3-4005U,I3-4010U
TOP-HU80Z3A6L-I5 集成 Intel 第四代移动 Haswell-U 支持 4rd Intel® Core™ i5
如:I5-4200U,I5-4300U
TOP-HU80Z3A6L-I7 集成 Intel 第四代移动 Haswell-U 支持 4rd Intel® Core™ i7
如:I7-4500U,I7-4510U
