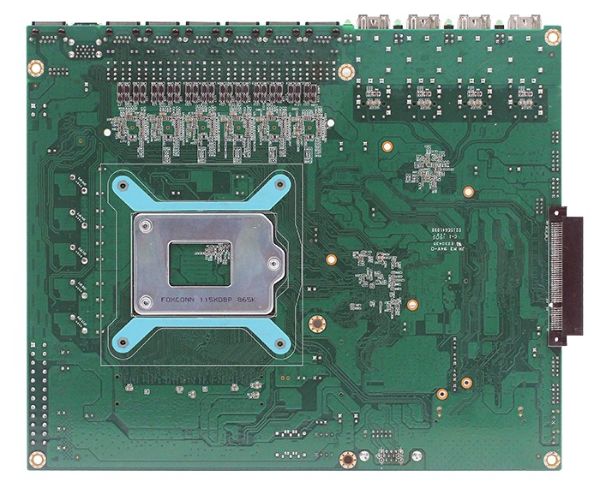

TOP-PAH110-K26 网安主板

网安主板
● 支持 LGA1151 接口 Intel 6th 和 7th i3-i5-i7/Pentium/Celeron CPU
● H110/H170/Z170 高速芯片组
● 2 条 DDR4 内存插槽,支持 DDR4 2133/2400Mhz 支持双通道
● 1*VGA 接口
● 6 个 Intel 网卡 I211 和 I210 二选一,((LAN1 和 LAN2,LAN3和 LAN4 支持二组 Bypass 功能)
● 4 个光口(芯片为 I350)
● 2 个 RS232 串口(COM1 为 RJ45 接口和排针二选一,COM2为排针接口)

产品描述 技术参数 应用方案 相关产品
网安主板
● 支持 LGA1151 接口 Intel 6th 和 7th i3-i5-i7/Pentium/Celeron CPU
● H110/H170/Z170 高速芯片组
● 2 条 DDR4 内存插槽,支持 DDR4 2133/2400Mhz 支持双通道
● 1*VGA 接口
● 6 个 Intel 网卡 I211 和 I210 二选一,((LAN1 和 LAN2,LAN3和 LAN4 支持二组 Bypass 功能)
● 4 个光口(芯片为 I350)
● 2 个 RS232 串口(COM1 为 RJ45 接口和排针二选一,COM2为排针接口)
处理器系统 CPU 支持 LGA1151 接口 Intel6th  和 7th  i3-i5-i7/Pentium/Celeron CPU
CPU 封装 LGA1151
芯片组 H110/H170/Z170 高速芯片组(除 H110 外,其它芯片组都支持 RAID)
BIOS EFI BIOS
内存 技术架构 双通道DDR4 2133/2400MHz
插槽 2 条 DDR4 内存插槽,
视频 图形控制器 Intel HD Graphics 610 (G4560 的显卡);显卡型号跟 CPU 相关
VGA VGA 支持最大分辨率 2048x1536

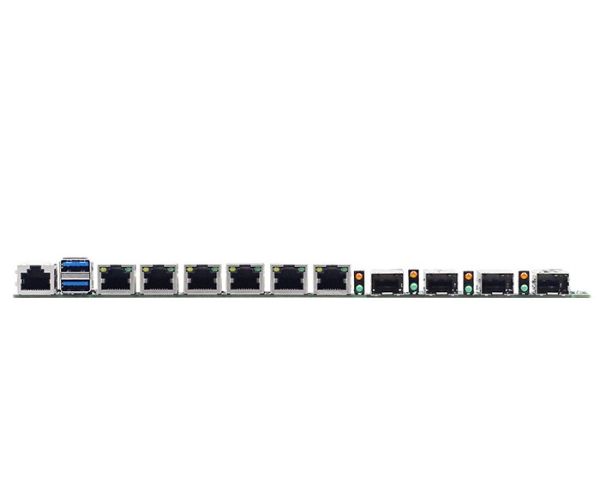

I/O 背板 端口 1*RJ45 串口 2*USB3.0 6*LAN 4*光口(可选择为 2 个)
网络 控制器 6 个 Intel 千兆位网卡,I211 和 I210 二选一(LAN1 和LAN2,LAN3 和LAN4 支持二组Bypass 功能)
4 个光口(芯片为 I350)可选择为 2 个光口
Super  I/O 控制器 NCT6102D
硬件监控 看门狗定时器 0-255 秒,提供看门狗例程
输入/输出接口 USB 2*USB3.0 兼容 USB2.0 / 1.1,2*USB2.0,最大支持+5V/1.5
串口 2 个 RS232 串口(COM1 为 RJ45 接口和排针二选一,COM2 为排针接口)
PS/2 1*PS/2 插针接口
扩展总线 Mini-PCle 1 个 Mini-PCIe 插槽,支持 PCIe 和 USB 设备
PCIE 1 个 PCIE_8X 接口
存储 SATA 2 个标准 SATAIII 接口,最大传输速率 6Gb/s
M-SATA 1 个 M-SATA Scoket,支持 SANDISK 协议,最大传输速率 6gb/s
CF 1*CF 卡槽
电源 电源类型 ATX 电源供电
工作环境 工作温度 -20℃ ~ +60℃
存储温度 -40℃ ~ +85℃
工作湿度 0% ~ 90%相对湿度, 无凝露
存储湿度 0% ~ 90%相对湿度, 无凝露
系统支持 上6 代CPU 时支持Windows7 Windows10 Linux 上7 代CPU 时支持Windows10 Linux
外观尺寸 尺寸 255 x 210 mm 网安主板
重量 0.5KG
认证 CE,ROHS,FCC
型号 网安主板描述 CPU 可选
SK110C6L 主芯片组:Intel H110/H170/Z170 CPU 插槽:LGA 1151 CPU 类型:
内存类型:2*DDR4 内存插槽 Intel6th  和 7th i3-i5-i7/Pentium/Celeron CPU
