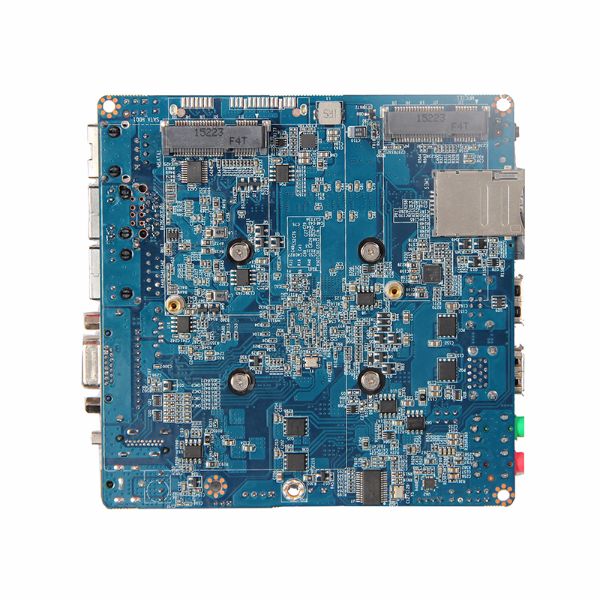

TOP-WN1900-K22 Nano ITX主板

Nano ITX主板
● 支持Intel®Baytrail J1900/1800 处理器
● 支持1*SO-DIMM,DDR3L-1333,Max.8GB
● 支持显示输出VGA 、HDMI,支持双显同/异步
● 板载2*Realtek RTL8111E 千兆网卡
● 支持1*SATA 1*mSATA
● 支持1*Mini-PCIe (For Wifi /4G扩展)
● 支持1*TF 扩展存储卡接口;SIM插拔式安装
产品描述 技术参数 应用方案 相关产品
Nano ITX主板
● 支持Intel®Baytrail J1900/1800 处理器
● 支持1*SO-DIMM,DDR3L-1333,Max.8GB
● 支持显示输出VGA 、HDMI,支持双显同/异步
● 板载2*Realtek RTL8111E 千兆网卡
● 支持1*SATA 1*mSATA
● 支持1*Mini-PCIe (For Wifi /4G扩展)
● 支持1*TF 扩展存储卡接口;SIM插拔式安装

处理器 支持Intel®Baytrail 处理器,J1900/1800 内部I/O接头 1*VGA插针     1*COM插针     1*F_PANEL插针
1*F_AUDIO插针   1*J1插针    1*GPIO插针    1*SYS-FAN插针
1*CPU-FAN插针    1*CIR插针     1*DEBUG插针
1*SPEAKER插针    1*SATA-PWR插针
芯片组 Intel®SOC
显示芯片 Intel®HD Graphics 核显
显示输出 2*VGA、1*HDMI
多显支持 VGA+HDMI(同/异步双显)
USB 1*USB3.0    3*USB2.0
内存 1*SO-DImm,DDR3L 1333MHZ Max 8GB
音效 板载Realtek ALC662HD 音频解码控制器
网卡 板载2*Realtek RTL8111E 千兆网卡
存储 1*SATA,1*TF 1*Mini-SATA(For mSATA)
WIFI 1*Mini-PCIe(For 4G/ WIFI )    1*SIM
COM 2*COM232
BIOS AMI BIOS
供电 DC 12V 供电
散热系统 自带CPU散热器
环境 工作:0~60℃ ;存储:-20~75℃
0%~95% 相对湿度,无冷凝
主板尺寸 120mm x 120mm Nano ITX主板

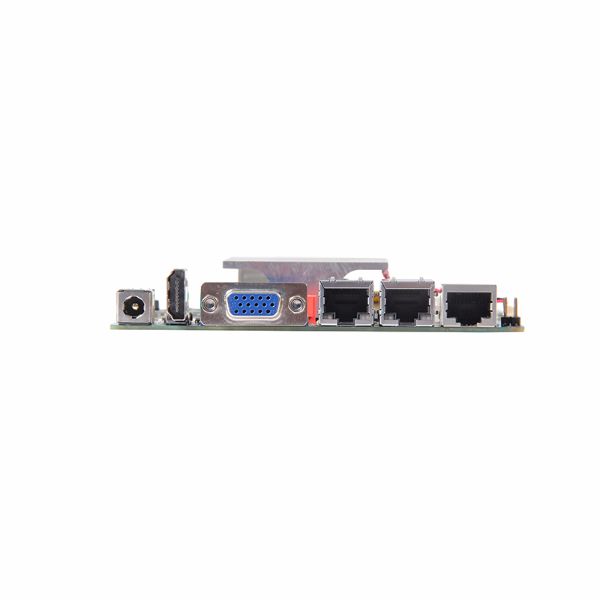

后置I/O接口 1*USB3.0端口    3*USB2.0端口     2*LAN端口
1*VGA端口    1*HDMI端口    1*DC端口    1*PWR SW按键
1*MIC_IN端口    1*LINE-OUT端口    1*COM_RJ45端口




-
